Никогда не платите дважды

Довольно часто, при общении с людьми по поводу стоимости монолитных лестниц, количества материалов, сроков изготовления мы слышим – «Да вы с ума сошли, нам предложили сделать лестницу дешевле (иногда в два раза, но было и такое, что и больше, чем в три раза). По срокам, мол, эти мастера обещают изготовить монолитную лестницу за три дня (причем в эти три дня входит: изготовить опалубку, за армировать лестницу и залить бетоном).» Что касаемо количества материалов, то тут вообще ситуация неоднозначная – подрядчик «экономит» на армировании, «экономит» на бетоне (его количестве, но чаще всего на его качестве), но тут же использует неимоверно повышенное количество материалов на опалубку.

Мы побывали на объекте, где как раз такие вот мастера сделали лестницу, и тоже за три дня. Нужно отметить, то что мы увидели повергло нас в шок.

Что ж давайте попробуем разобраться в том, как
НЕ НАДО СТРОИТЬ, чтобы не допускать ошибок при изготовлении лестниц или, как вас (заказчиков) обманывают хитрож……е лжемастера, а вы потом расплачиваетесь за их (лжемастеров) ошибки и за свою, что не мало важно, ложную надежду на экономию.

Для того, чтобы все мои объяснения были более понятны, я буду использовать фото материалы, отснятые на данном объекте. Так же в своих объяснениях, я буду опираться на документы, разработанные для РФ, в частности «Строительные Нормы и Правила», «Свод Правил», ГОСТ и различные пособия.

Итак, начнем.

Начнем с проекта (честно, я уже устал говорить КАЖДОМУ заказчику, что наличие ПРАВИЛЬНОГО проекта – это половина лестницы). Так вот не ждите, что человек, предлагающий вам изготовить такую сложную конструкцию, как бетонная лестница, за три дня, будет заморачиваться на проекте, чертежах и уж тем более о каких-то там требованиях к СНиП и СП, не говоря про строительство в сейсмически неустойчивых районах.

А по самому проекту, вообще история смешная. Заказав у таких «мастеров» лестницу, дай бог, если вам дадут вот такой листочек.

Ну, что ж с вступлением покончено. Перейдем к самому объекту и лестнице.

Ошибка первая. Тело лестницы

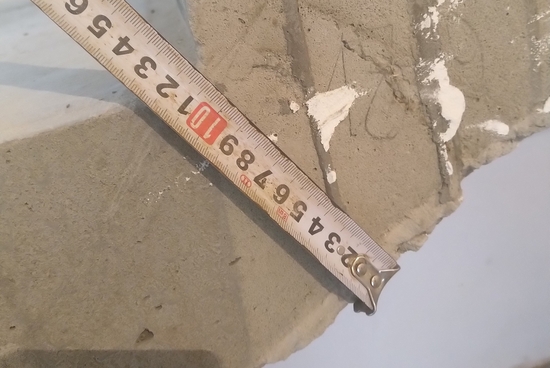

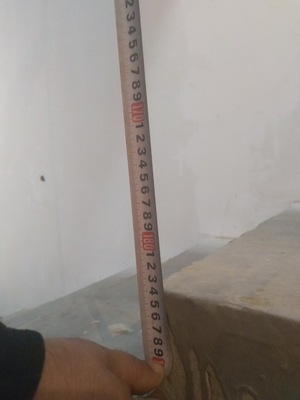

Тело лестницы (толщина наклонной части лестницы без ступеней) в данном случае 12 см, что уже является грубейшим нарушением. Большинством строителей данная ситуация объясняется облегчением конструкции и уменьшением количества бетонной смеси.

Объяснение того, как должно быть выполнено правильно.

Так как по толщине конкретно тела монолитной лестницы нет определений ни в СНиП, ни в СП, ни тем более в каком-либо ГОСТе, то принимается во внимание определение по монолитному железобетону, используемому в перекрытии, а именно

СП 52-103-2007 «Железобетонные монолитные конструкции зданий» :

п. 7.7. «Основными конструктивными параметрами плоских плит перекрытий являются размеры поперечного сечения (толщина плиты), класс бетона по прочности на сжатие и содержание продольной арматуры, определяемые в зависимости от нагрузки на перекрытие и длины пролетов. При проектировании рекомендуется принимать оптимальные конструктивные параметры перекрытий, устанавливаемые на основе технико-экономического анализа. При этом толщину плоских плит перекрытий сплошного сечения рекомендуется принимать не менее 16 см и не менее 1/30 длины наибольшего пролета и не более 25 см, класс бетона — не менее В20. Высота пустотных, ребристых и кессонных плит принимается не менее 25 см и не более 50 см, класс бетона — не менее В25.».

Приговор.

На данной лестнице, со временем, появятся трещины и, в конце концов, произойдет саморазрушение. И так как исправить данную ошибку на месте невозможно, принято решение на демонтаж.

Ошибка вторая. Параметры ступеней

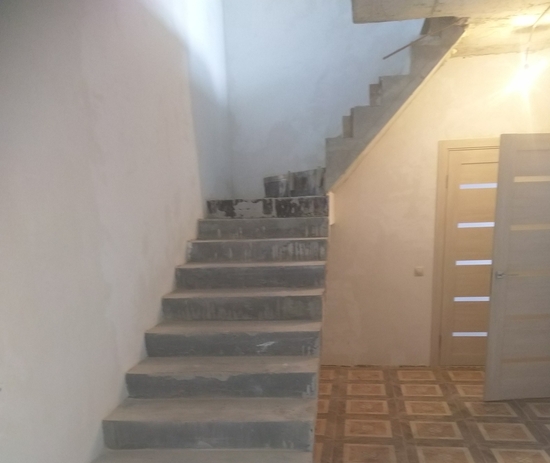

Нижняя часть лестницы

Верхняя часть лестницы

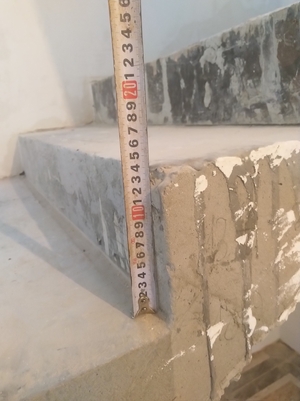

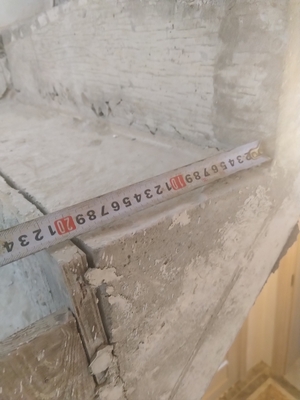

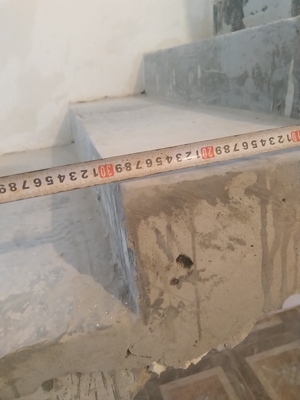

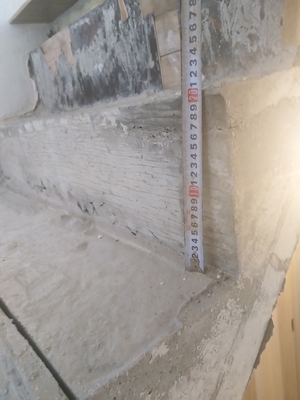

Нарушение линии хода. Параметры ступеней нижней части марша – высота ступеней 14 см, глубина 30 см. Параметры ступеней верхней части марша – высота ступеней 20 см, глубина 20 см.

Объяснение.

Высота ступеней (подступенок), как, впрочем, и глубина ступеней (проступь) имеют не одинаковые параметры, и не отвечают требованиям формул комфорта для лестниц.

СП 1.13130.2009. «Системы противопожарной защиты. Эвакуационные пути и выходы»:

(п. 5.4.19 второй абзац)
«…Применение лестниц с разной высотой и глубиной ступеней не допускается…»

Согласно данному изречению из Свода Правил, можно сделать вывод, что данная лестница имеет сразу два нарушения – это и разная высота ступеней, и, к тому же, еще и разная глубина проступей. А в реальности получается так, что у человека, который будет пользоваться данной лестницей, будет сбиваться шаг.

«ПРОЕКТИРОВАНИЕ ЖЕЛЕЗОБЕТОННЫХ И МЕТАЛЛИЧЕСКИХ ЛЕСТНИЦ» А.Н.МАЛАХОВА Д.В.МОРОЗОВА Издательство ассоциаций строительных вузов 2011г. (п. 1.4. Монолитные железобетонные лестницы)

«…При компоновке лестницы с изогнутыми лестничными маршами в архитектурной части проекта проектировщики могут ориентироваться на выполнение правила трех формул:
• формула размера шага: а + 2s = 60~65 см (а — ширина проступи, s — высота подступенка);
• формула удобства (минимизации затрат сил при подъеме по лестнице): a—s = 12 см;
• формула безопасности: а + s = 45~60 см……»

Возможное решение от «лжемастеров»

Большинство нерадивых «мастеров» скажут. Да, что тут такого? Высчитать и подлить до нужного размера. Вроде бы верное решение, однако есть одно «но» … И это «но» очень большое. Сейчас я попробую все объяснить на пальцах. Возьмем некую монолитную плиту, лежащую двумя противоположными концами на опорах. Любая плита, а лестница – это та же плита, отличающаяся лишь тем, что она имеет наклонное сечение, рассчитывается на кратковременную нагрузку, согласно СП 20.13330.2016. Теперь зальем поверх этой плиты другую. И большинство обычных людей, не сведущих в инженерно – конструкторском деле, думают, что ничего страшного в этом нет, есть только «польза» - вроде того, что таким образом мы усилим плиту. Ведь это всего лишь «исправление ошибок», совершенных ранее. Но так думают не только обычные заказчики, точно так же думает, к сожалению, и огромное большинство «недостроителей», коих в последнее время развелось немыслимое множество. На самом же деле, если вы не сможете правильно защемить (что выполнить технически очень сложно, а чаще всего – невозможно). И тогда, вместо того, чтобы хоть немного сохранить несущую способность нашей лестницы – мы еще больше ее нагрузим). И тогда придется делать дополнительные подпорные столбы, колонны и т.д. И здесь речи о дизайне лестницы нет, здесь – главное спасти от разрушения.

Ладно, пойдем дальше рассуждать по доливке ступеней, а вернее о том, какой вес мы прибавим к нагрузке на нашу лестницу.

Перейдем к математике. (Предупреждаю сразу, здесь я привожу расчеты не так, как я делаю, когда произвожу расчеты проекта, а как делает это самое большинство).

Данная лестница имеет 17 ступеней. Из них 11 ступеней высотой 14 см, а оставшиеся 6 ступеней высотой 20 см. Вычисляя среднее арифметическое мы получаем: 14х11=154 см – высота нижней части, 20х6=120 см – высота верхней части. 154+120=274 см – это будет высота лестницы. Так как никто не собирается переделывать лестницу, то вычисляем среднюю высоту ступеней: 274/17=16,1 см.

Теперь вычислим среднюю проступь. 30х11=330 см – длина нижней части лестницы. 20х6=120 см – длина верхней части. 330+120=450 см – длина всей лестницы. 450/17=26,5 см – средне арифметическая проступь.

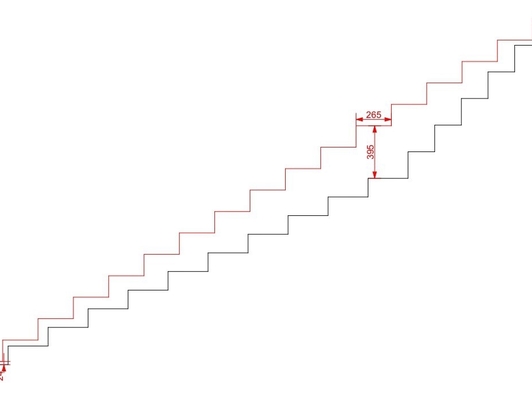

Теперь нарисуем существующую лестницу, вытянув ее в линию (см. рисунок) и поверх нее нарисуем доливаемую лестницу.

Черным цветом выделена существующая лестница, а красным цветом выделен доливаемый участок. Теперь вычислим вес доливаемого бетона, создающего дополнительную нагрузку на нашу лестницу. Для начала вычислим приблизительно полный объем бетонной смеси.

(0,024+0,395)/2х0,265х0,9х17=0,849 м3 (0,9 м – это ширина лестницы). Теперь вычислим вес бетонной смеси, которую предполагается долить (2400 – вес обычного бетона, можете найти в справочнике) 0,849х2400=2037,6 кг – это будет вся дополнительная нагрузка на существующую лестницу.

А сейчас рассчитаем нагрузку на 1 м2. 0,265х0,9х17=4,05 м2 – площадь нашей лестницы. Разделим общий вес доливаемого бетона на площадь 2037,6/4,05=503,11 кг/м2. А нормативно допустимый вес для монолитной лестницы указан в таблице.

Таким образом мы получаем критически большой вес для лестницы. А ведь мы вычислили нагрузку, если весь участок долит равномерно, но это не так. Как раз в середине лестницы давление будет больше, так как именно в середине будет большее количество бетона. Но, давайте посмотрим, что говорят нормативы:

СП 20.13330.2016. «Свод правил. Нагрузки и воздействия»

N пп.	Помещения зданий и сооружений	Нормативные значения равномерно распределенных нагрузок Pt, кПа
12	Вестибюли, фойе, коридоры, лестницы (с относящимися к ним проходами), примыкающие к помещениям, указ	3,0

Равномерно распределенные нагрузки

п. 8.2.1 Нормативные значения равномерно распределенных кратковременных нагрузок на плиты перекрытий, лестницы и полы на грунтах приведены в таблице.

Позиции:
1. Квартиры жилых зданий; спальные помещения детских дошкольных учреждений и школ-интернатов; жилые помещения домов отдыха и пансионатов, общежитий и гостиниц; палаты больниц и санаториев; террасы
2. Служебные помещения административного, инженерно-технического, научного персонала организаций и учреждений; офисы, классные помещения учреждений просвещения; бытовые помещения (гардеробные, душевые, умывальные, уборные) промышленных предприятий и общественных зданий, и сооружений
3. Кабинеты и лаборатории учреждений здравоохранения, лаборатории учреждений просвещения, науки; помещения электронно-вычислительных машин; кухни общественных зданий; помещения учреждений бытового обслуживания населения (парикмахерские, ателье и т.п.); технические этажи жилых и общественных зданий высотой менее 75 м; подвальные помещения

Переведем результат в килограммы – 3 килопаскаля = 305.91486 килограмма силы на квадратный метр.

А сейчас сравним результаты 503,11 кг/м2 > 305.91486 кг/м2. И выходит, что, решив выровнять ступени, доливая нашу лестницу мы значительно превысим нагрузку.

Теперь, зная данные цифры, любой в здравом уме откажется от идеи о доливке ступеней.

Решение.

Таким образом, уже второй раз на этой лестнице было принято решение о демонтаже.

Ошибка третья. Забежная часть лестницы

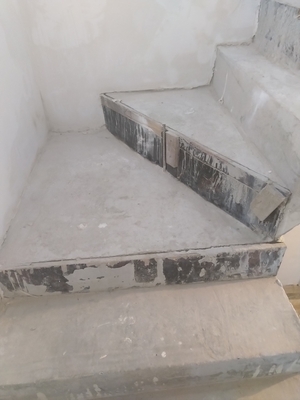

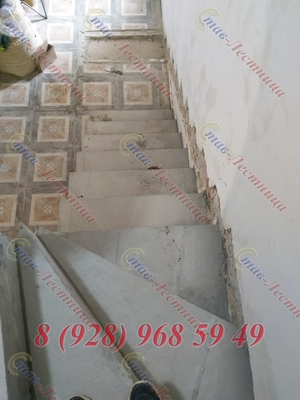

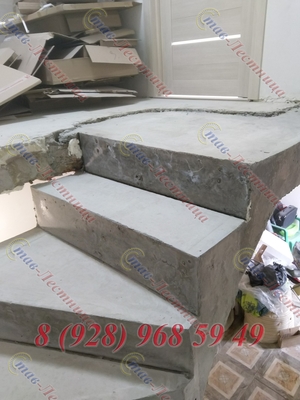

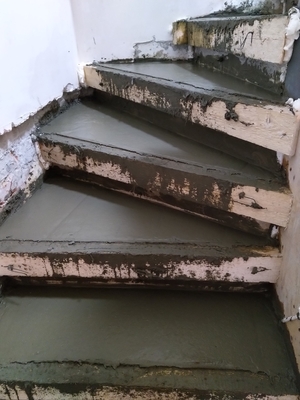

Нарушение правила построения забежной части лестницы с соответственным нарушением линии хода. Вычислить параметры, как я не пытался, не вышло. Но и так очень хорошо видно, что ступени не имеют ни правильной формы, ни правильной линии хода.

По данным фото, я не могу понять, чем руководствовались «мастера», когда просто разделили площадку на две ступени. Причем разделили ее, судя по всему наобум, просто установив первую попавшуюся доску, даже не используя рулетку. И опять мы видим нарушение п. 5.4.19 СП 1.13130.2009, и опять то же самое, что в предыдущем пункте ошибок.

Решение

Можно было бы попытаться долить эти ступени, но мы опять возвращаемся к предыдущему пункту. А отсюда следует третье решение в поддержку демонтажа.

Ошибка четвертая. Путь эвакуации

Нарушение высоты безопасного прохода по лестнице.

СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы»

п. 4.1.4. «Размеры эвакуационных путей и выходов (ширина и высота), а также геометрические характеристики конструктивных элементов путей эвакуации (высота и ширина ступеней и т.п.), приведенные в настоящем своде правил, за исключением специально оговоренных случаев, указаны в свету. Размером в свету является минимальное расстояние между выступающими конструкциями измеряемого элемента в его нормальной проекции.»

п. 4.3.2. «Высота горизонтальных участков путей эвакуации в свету, как правило, должна быть не менее 2 м…»

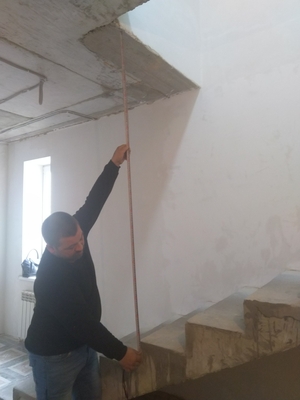

Любому человеку, даже мне (а мой рост, всего лишь 165 см, психологически трудно проходить в проем высотой меньше, чем 2 м.

Решение.

И вроде бы можно было бы подрезать монолитный участок над ступенями, но этого сделать нельзя, т.к. по краю данного участка проходит стена комнаты на втором этаже. Так что уже четвертый пункт в пользу демонтажа

Итак. Решение по демонтажу принято. Проект новой лестницы готов. Нужно отметить, что по новому проекту новая лестница получала параметры 19 см на 27 см при ширине 85 см. (сам проект я покажу ниже). Так что переходим к следующим ошибкам.

Ошибка пятая. Однослойное армирование

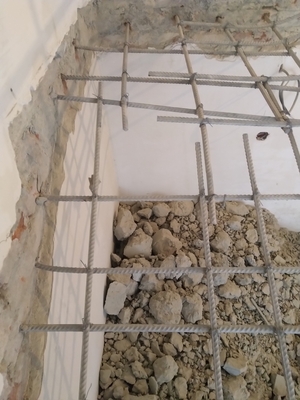

Армирование выполнено в один слой.

Отдельного норматива армирования монолитных лестниц, изготавливаемых на месте (не нужно путать с готовыми заводскими маршами) нет, а потому на них опять же распространяются требования для монолитных плит. Это связано с тем, что лестница по сути своей является либо наклонной плитой, либо наклонной балкой, в зависимости от типа. Ну, это было небольшое отступление.

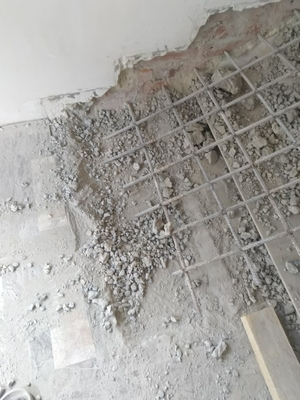

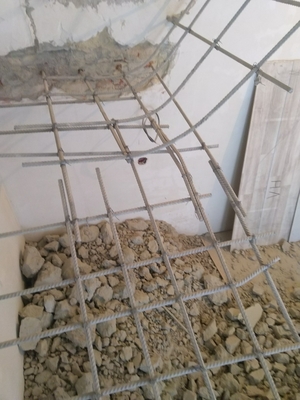

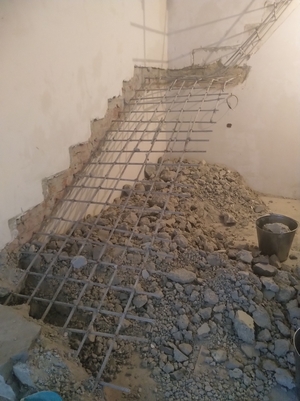

В итоге, удалив бетонную оболочку лестницы, мы видим однослойное армирование, нарушающее Свод Правил.

СП 52-103-2007 «Железобетонные монолитные конструкции зданий»

9.8 «Армирование плоских плит следует осуществлять продольной арматурой в двух направлениях, располагаемой у нижней и верхней граней плиты, а в необходимых случаях (согласно расчету) и поперечной арматурой, располагаемой у колонн, стен и по площади плиты.»

Первое подтверждение.

Судя по только что изложенному и увидев это якобы хорошее армирование (именно так и говорил предыдущий подрядчик), заказчик увидел первое подтверждение правильности решения на демонтаж данного убожества.

Ошибка шестая. Крепление верхнего участка

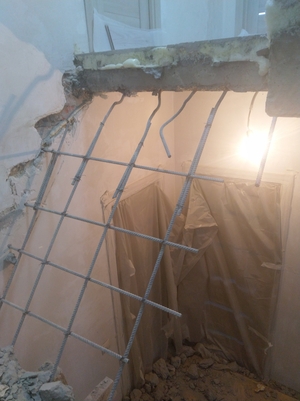

Соединение арматуры марша с арматурой перекрытия выполнено в нижней части.

На данный случай нет каких-либо предписаний или требований по СНиП или СП.

Но есть инженерные требования и решения, если хотите. Так вот. Согласно данным решениям нижняя часть армирования лестничного марша должна соединяться с верхним армированием перекрытия либо площадки и наоборот.

«ПРОЕКТИРОВАНИЕ ЖЕЛЕЗОБЕТОННЫХ И МЕТАЛЛИЧЕСКИХ ЛЕСТНИЦ» А.Н.МАЛАХОВА Д.В.МОРОЗОВА Издательство ассоциаций строительных вузов 2011г.

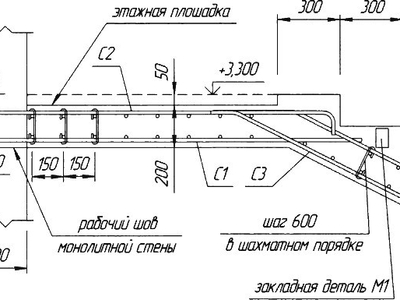

«На схеме ниже показаны узлы сопряжения лестничных площадок с маршем и стеной при условии, что рабочие швы бетонирования располагаются на отметке низа лестничных площадок. В таком случае совместно бетонируются нижний марш, промежуточная площадка, верхний марш и этажная площадки ….»

«…Объединение верхней и нижней сеток армирования лестничного марша в сборочную единицу может осуществляться посредством использования отдельных стержней 0Cl или стержней сеток армирования ступеней СЗ. Представленные на схеме узлы стыковки лестничного марша с плитой обеспечивают необходимое шарнирное сопряжение стыкуемых конструктивных элементов….»

Но в данном изделии, как мы уже знаем всего лишь одна сетка армирования (нижняя), причем не только в самом марше, но и в перекрытии. И тут мы видим, что одна ошибка порождает другую. Дело в том, что вся нагрузка сосредоточена, в данном случае, в нижней части и исключает из работы верхнюю часть, что само по себе, уже не допустимо.

Но ведь и здесь можно было попытаться установить надежный узел, изначально выполнить одно нехитрое действие – установить «утки» S-образную арматуру, связывающую нижнюю сетку с верхом плиты. А если говорить по-другому, то S-образная арматура переносит вес лестницы не на нижнюю сетку плиты, а на всю плиту, превращая тем самым данный узел во вполне надежный шарнир.

Второе подтверждение.

Таким образом, вскрыв верхнюю часть марша с частью площадки, и увидев данный узел, заказчик получил второе подтверждение правильности нашего решения.

Ошибка седьмая. Крепление низа лестницы

Данная лестница, оказывается ко всему еще и стояла без закрепления первой ступени. То есть там не было ни фундамента, ни анкеровки.

На данный случай опять же нет каких-либо требований СНиП, однако здесь есть, опять же инженерно – конструкторские решения.

«ПРОЕКТИРОВАНИЕ ЖЕЛЕЗОБЕТОННЫХ И МЕТАЛЛИЧЕСКИХ ЛЕСТНИЦ» А.Н.МАЛАХОВА Д.В.МОРОЗОВА Издательство ассоциаций строительных вузов 2011г.

«…На схеме приведены узлы сопряжения лестничного марша с плитой перекрытия (площадкой). В представленных примерах опалубка лестничного марша устанавливается на плиту. Из плиты могут быть предусмотрены выпуски стыковочных стержней. Возможен также вариант приварки стержней объемного каркаса лестничного марша к пристреленной к плите закладной. Объединение верхней и нижней сеток армирования лестничного марша в сборочную единицу может осуществляться посредством использования отдельных стержней 0Cl или стержней сеток армирования ступеней СЗ. Представленные на рис. 1.46 узлы стыковки лестничного марша с плитой обеспечивают шарнирное сопряжение стыкуемых конструктивных элементов, поэтому анкерование лестничного марша может предусматривать крепление только нижней сетки.…»

Большинство «недостроителей» говорят, что если монолитную лестницу ставить на плиту, будь то заводская плита ПК или ПБ, либо же на монолитную плиту (готовый фундамент), то жесткое фиксирование не требуется. Однако, на любую наклонную плиту, каковой является лестница, действует не только сила тяжести, но и сила, пытающаяся сдвинуть лестницу вперед. Так как сдвинуться лестница – не сдвинется, но то что появится трещина, разрывающая монолит – это точно.

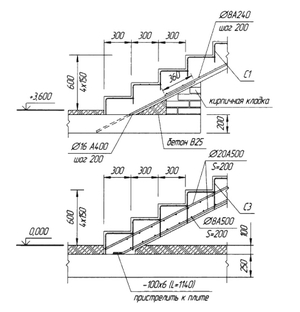

На схеме вы можете увидеть два варианта из множества возможностей крепления низа лестницы. Иногда, это так же называют, креплением первой ступени.

Данные варианты возможны только при установке монолитной лестницы на плиту перекрытия или монолитную плиту (фундамент) и только после расчета на нагрузки, включая сейсмическую.

Третье подтверждение.

В связи с тем, что лестница не имела нижней фиксации - это дало нам третье подтверждение, что данную монолитную конструкцию необходимо было убирать. Дабы не дать ей (лестнице) покалечить кого-либо из людей, проживающих на данном объекте.

Ошибка восьмая. Соединение короткой арматуры

Неправильное соединение короткой арматуры. При соединении короткой арматуры нарушен п. 8.3.27

СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры»

«Стыки арматуры внахлестку (без сварки) применяют при стыковании стержней с диаметром рабочей арматуры не более 40 мм….
… При соединении арматуры периодического профиля с прямыми концами, а также гладких стержней с крюками или петлями без дополнительных анкерующих устройств коэффициент А для растянутой арматуры принимают равным 1,2, а для сжатой арматуры — 0,9. При этом должны быть соблюдены следующие условия:
- относительное количество стыкуемой в одном расчетном сечении элемента рабочей растянутой арматуры периодического профиля должно быть не более 50 %, гладкой арматуры (с крюками или петлями) — не более 25 %;
- усилие, воспринимаемое всей поперечной арматурой, поставленной в пределах стыка, должно быть не менее половины усилия, воспринимаемого стыкуемой в одном расчетном сечении элемента растянутой рабочей арматурой;
- расстояние между стыкуемыми рабочими стержнями арматуры не должно превышать 4 ds;
- расстояние между соседними стыками внахлестку (по ширине железобетонного элемента) должно быть не менее 2 ds и не менее 30 мм.
В качестве одного расчетного сечения элемента, рассматриваемого для определения относительного количества стыкуемой арматуры в одном сечении, принимают участок элемента вдоль стыкуемой арматуры длиной 1,3/Л Считается, что стыки арматуры расположены в одном расчетном сечении, если центры этих стыков находятся в пределах длины этого участка.
Допускается увеличивать относительное количество стыкуемой в одном расчетном сечении элемента рабочей растянутой арматуры до 100 %, принимая значение коэффициента А равным 2,0. При относительном количестве стыкуемой в одном расчетном сечении арматуры периодического профиля более 50 % и гладкой арматуры более 25 % значения коэффициента А определяют по линейной интерполяции.
При наличии дополнительных анкерующих устройств на концах стыкуемых стержней (приварка поперечной арматуры, загиб концов стыкуемых стержней периодического профиля и др.) длина перепуска стыкуемых стержней может быть уменьшена, но не более чем на 30 %. В любом случае фактическая длина перепуска должна быть не менее 0,4А/0 ап, не менее 20 ds и не менее 250 мм.»

Если обычным языком изъясняться, то из данного пункта следует, что стыковка арматуры должна производиться не менее чем 250 мм по длине перепуска, а в соседнем ряду перепуск должен производиться на расстоянии не менее 1 м по длине относительно друг друга.

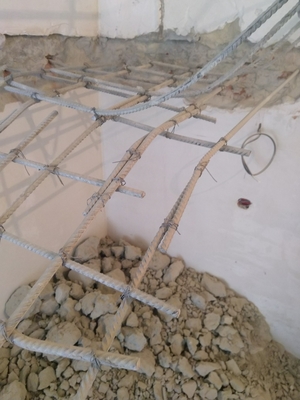

Кроме того, по фото видно, что отдельные прутки арматуры не имеют своего продолжения (ощущение такое, что укладывалась арматура бессистемно и какая попалась под руку).

Конечный результат. Новая лестница.

В итоге, мы удалили то, что было наделано криворукими лжемастерами. Удалили так же и часть перекрытия на втором этаже. Удалили арматуру, оставив только часть арматурной сетки перекрытия.

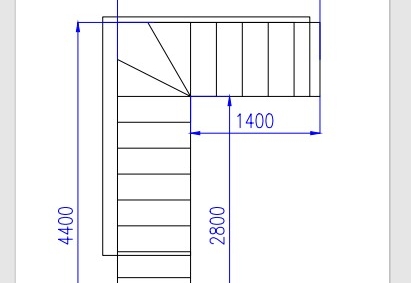

Рассчитали и выполнили новый проект. (прилагаю два листа из десяти для ознакомления.

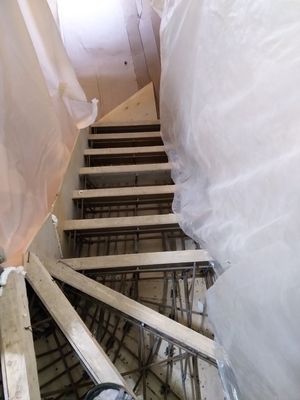

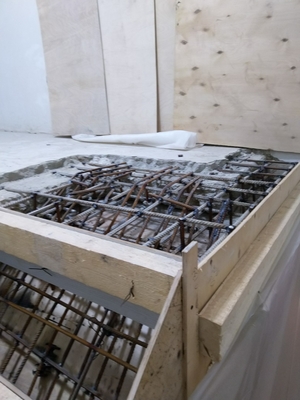

Установили опалубку, выполнили ПРАВИЛЬНОЕ армирование. На перекрытии пришлось при помощи химической анкеровки делать дополнительное консольное крепление второй сетки.

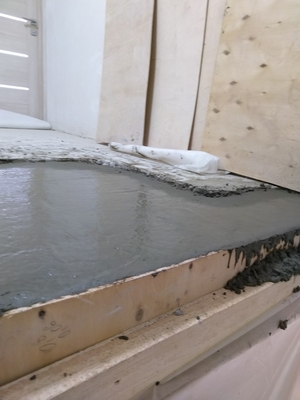

Привезли и уложили бетон. Кроме всего прочего, стены, двери, полы и т.д. мы защитили от повреждения на время строительных работ.

Через определенный срок удалили опалубку, зачистили и передали на отделку.

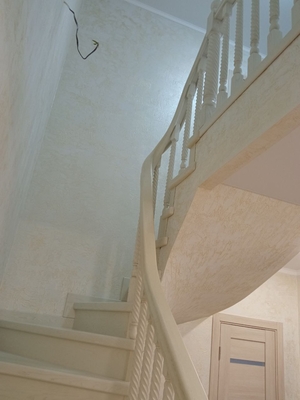

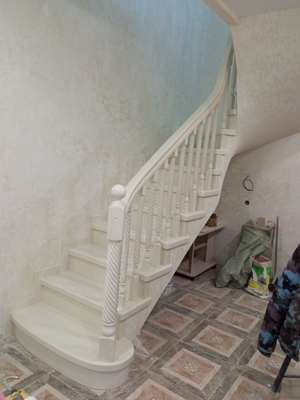

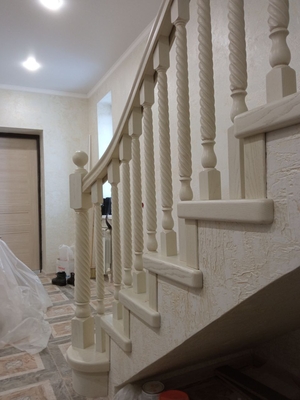

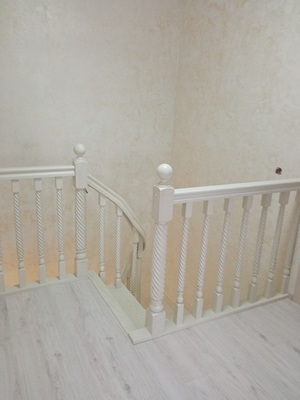

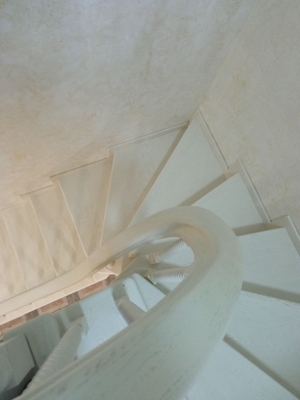

Вот такая красота теперь стоит у наших заказчиков.

P.S. А ведь обратись они сразу к нам – не пришлось бы выкидывать столько денег на ветер.

Уважаемые заказчики. Всякий раз, когда вы желаете заказать такую сложную конструкцию как монолитная лестница у того, кто предложит изготовить ее за два-три дня, да еще и за пачку китайской лапши – подумайте.
Готовы ли вы потом платить за демонтаж, за вывоз мусора, заново закупать материалы? А в случае, если уже готова внутренняя отделка помещения, платить еще и за нее? Или может все-таки стоит обратиться к тем, кто в обязательном порядке заключает договор, к тому, кто еще до составления сметы просчитает вашу будущую лестницу на все допустимые нагрузки, в том числе и на сейсмическую устойчивость? Став-Лестница работает для тех, кто думает о своей безопасности.
